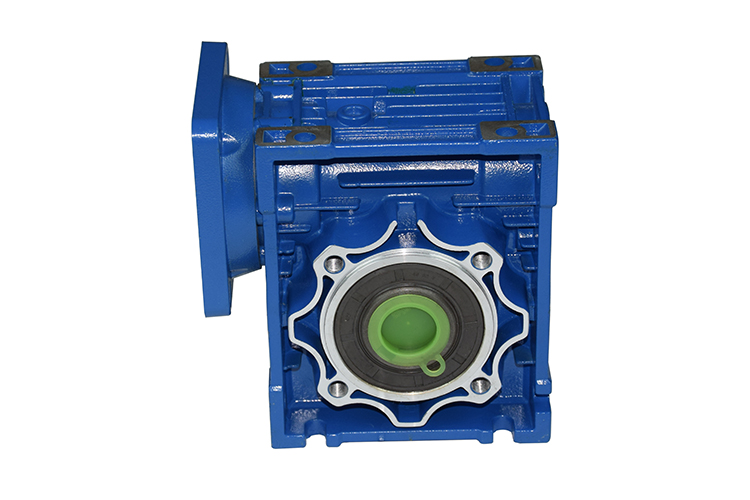

RV減速機是新興起的一種減速機，它是在傳統針擺行星減速機的基礎上發展出來的，不僅克服了一般針擺減速機的缺點，RV減速機具有傳動效率高、工作平穩、噪聲低、結構緊湊、重量輕、體積小、使用可靠、壽命長、減速比范圍大等優點。輕量流線型設計、鋼質本體、機型輕薄短小、體積比傳統行星式減速器大幅縮小、可節省安裝空間。真圓齒形、齒腹大、抗壓性強、不干涉不崩齒、可承受頻繁正逆轉和瞬間急停慣性沖擊。雙排結構、負載分散、機理平衡、圓形齒輪設計、磨損小、噪音和溫升要比其他減速器低。線接觸傳動、摩擦系數小、效率高、出力扭矩大、慣量低、是一種精密的剛性傳動，剛性傳動軌跡也最接近理想工作曲線，這和部分原件使用滾動件的擺線式或和諧式傳動設計有些許不同。由于雙共軛工作曲線和撓性軸銷輸出裝置的改良設計、本機高精度背隙可控制在弧秒范圍。長效性油脂潤滑、不需要保養、安裝方向不受限。人力方式有筒夾緊式和鍵槽式供選用。

原理：RV減速機的傳動裝置是由第一級漸開線圓柱齒輪行星減速機構和第二級擺線針輪行星減速機構兩部分組成，為一封閉差動輪系如圖2.2為其結構示意圖。主動的太陽輪1與輸入軸相連，如果漸開線中心輪1順時針?lè)较蛐D(zhuǎn)，它將帶動三個呈120°布置的行星輪2在繞中心輪軸心公轉的同時還有逆時針?lè)较蜃赞D(zhuǎn)，三個曲柄軸3與行星輪2相固連而同速轉動，兩片相位差180°的擺線輪4鉸接在三個曲柄軸上，并與固定的針輪相嚙合，在其軸線繞針輪軸線公轉的同時，還將反方向自轉，即順時針轉動。輸出機構(即行星架)6由裝在其上的三對曲柄軸支撐軸承來推動，把擺線輪上的自轉矢量以1:1的速比傳遞出來。

特點：

(l)傳動比范圍大;

(2)扭轉剛度大，輸出機構即為兩端支承的行星架，用行星架左端的剛性大圓盤輸出，大圓盤與工作機構用螺栓聯結，其扭轉剛度遠大于一般擺線針輪行星減速器的輸出機構。在額定轉矩下，彈性回差小;

(3)只要設計合理，制造裝配精度保證，就可獲得高精度和小間隙回差;

(4)傳動效率高;

(5)傳遞同樣轉矩與功率時的體積小(或者說單位體積的承載能力小)，RV減速器由于第一級用了三個行星輪，特別是第二級，擺線針輪為硬齒面多齒嚙合，這本身就決定了它可以用小的體積傳遞大的轉矩，又加上在結構設計中，讓傳動機構置于行星架的支承主軸承內，使軸向尺寸大大縮小，所有上述因素使傳動總體積大為減小。
